攻克阻燃ABS表面料花：成因分析与彻底解决方案

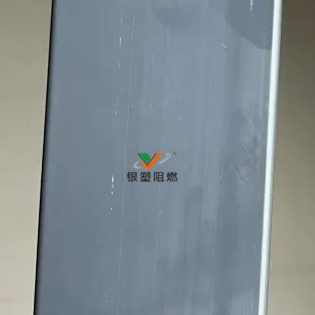

在阻燃ABS的注塑成型过程中，“料花”（又称银纹、水花、流纹）是一种常见的质量缺陷。它通常表现为产品表面出现银白色条纹、水波纹或雾状斑块，不仅严重影响制品的外观质量，还可能因局部结构疏松而削弱材料的力学性能和阻燃效果。这一问题的根源在于阻燃ABS的配方中含有溴系、磷系等阻燃剂，这些添加剂在高温加工条件下稳定性较差，容易分解并释放气体。当这些气体混入熔融料中却无法完全排出时，便会在产品表面形成料花。因此，解决料花问题需要从材料、工艺、模具及设备等多个方面进行综合优化。

一. 材料预处理：干燥与添加剂的精准应用

阻燃ABS原料具有一定的吸湿性。如果原料含水率过高，在熔融过程中水分会蒸发为水蒸气，与阻燃剂分解产生的气体混合，形成气泡，最终导致料花的产生。因此，充分干燥是避免料花的关键步骤。建议使用除湿干燥机，在80-90℃的温度下烘干2-4小时，将原料含水率控制在0.02%以下。对于吸湿性较强或存放环境潮湿的原料，可适当延长烘干时间至4-6小时。

此外，在原料中添加0.3%-0.5%的消泡剂（如有机硅类）或流动促进剂，可以有效降低熔体表面张力，减少气体在熔料中的滞留时间，从而抑制料花的形成。

二. 工艺参数优化：温度与速度的精细调控

注塑工艺参数的精准控制对于避免阻燃剂分解至关重要。熔融温度是影响阻燃剂稳定性的关键因素，应严格控制在190-230℃范围内。温度过低会导致熔料塑化不均，增加气体卷入的风险；而温度过高则会加速阻燃剂分解，释放大量气体。

注射速度也需保持适中，通常建议控制在螺杆转速的30%-60%。过快的注射速度会使熔料在流道内受到剧烈剪切，导致局部温度骤升，引发阻燃剂分解，同时卷入过多空气；而过慢的注射速度可能导致熔料在流动过程中提前冷却，气体难以排出。

模具温度建议提升至60-80℃。较高的模温可以减缓熔料冷却速度，使熔体内的气体有更充足的时间通过排气系统排出，同时减少熔料与模具表面的温差，避免因快速冷却形成表面雾状斑纹。

三. 模具结构改进：优化排气与流道设计

模具结构的合理性直接影响气体排出效率。如果型腔或流道内存在气体滞留死角，极易在对应位置形成料花。因此，需在分型面、浇口附近及复杂结构处增设排气槽，槽深建议控制在0.02-0.05mm（根据材料流动性调整），以确保气体顺畅排出而不出现溢边。同时，顶针与模板的配合间隙可适当放宽至0.03-0.05mm，以辅助排气。

浇口和流道设计需避免急弯、狭窄段等易产生高剪切的结构。可将浇口尺寸扩大10%-20%（例如圆形浇口直径从1.5mm增至1.8mm），并采用圆弧过渡替代直角转弯，以减少熔料流动阻力与剪切应力，降低阻燃剂因局部过热而分解的概率。

四. 设备维护：定期清理与预防污染

设备的定期维护是确保注塑质量的重要环节。螺杆和料筒内的残留物料如果长期未清理，会在高温下逐渐分解碳化。这些残留物混入新料后，不仅可能引发阻燃剂二次分解，还可能形成杂质性料花。因此，建议每生产8-12小时或更换原料时，用清洁料（如PE或专用清洗料）对螺杆和料筒进行彻底清洗，重点清理螺棱间隙、止逆环及射嘴等易积料的死角，确保设备内部无残留污染物。

五. 总结与展望：广州银塑阻燃公司的创新解决方案

通过材料预处理、工艺优化、模具改进与设备维护的协同措施，可以有效减少阻燃ABS注塑过程中气体的产生与滞留，从根源上解决料花问题，保障产品外观与性能的稳定性。在这一领域，广州银塑阻燃公司推出的ABS阻燃剂ABS-P-20M和磷氮系阻燃剂PAADP-20等产品，为ABS材料的阻燃改性提供了创新解决方案。这些阻燃剂不仅能够显著提升ABS材料的阻燃性能，还能在加工过程中减少分解与气体释放，进一步降低料花等缺陷的发生概率，助力企业生产高质量的阻燃ABS制品。
