面料阻燃整理的不同作用机制解析

在现代工业与日常生活中，面料的阻燃性能扮演着至关重要的角色。从家居纺织用品到交通运输内饰，从工业防护装备到消防应急设备，阻燃面料的应用领域日益广泛。面料阻燃整理技术通过一系列物理或化学方法赋予面料抗火性能，其背后蕴含的科学原理复杂而精密。本文将系统解析面料阻燃整理的不同机制，为读者全面理解这一技术提供参考。

一. 化学阻燃机制分析

化学阻燃是实现面料阻燃性能的主要途径，其核心是通过阻燃剂与纤维分子发生化学反应或物理作用，改变面料的热分解路径。根据作用机理的差异，化学阻燃可分为多种不同类型。

1. 气相阻燃机制

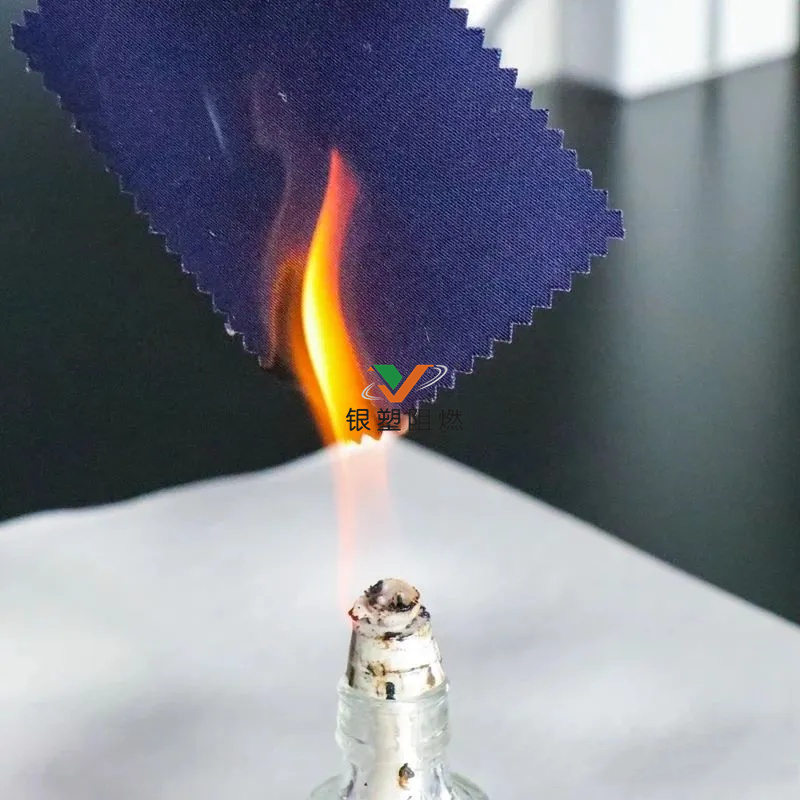

气相阻燃的核心原理是在材料受热分解时，阻燃剂能释放出能捕捉燃烧自由基的化学物质。燃烧本质上是一种链式自由基反应，维持火焰需要持续产生的高活性自由基。以卤系阻燃剂为例，当遇到高温时，这类阻燃剂会分解产生卤化氢（HX）气体。这些气体迅速与火焰中的氢自由基（H·）和羟基自由基（OH·）等活性粒子反应，生成活性较低的卤素自由基（X·）和水分子。这一过程有效打断了燃烧的链式反应，显著减缓甚至中止燃烧过程。实验研究表明，经过卤系阻燃剂处理的面料，其火焰传播速率可降低40%以上，极限氧指数（LOI）明显提高。

2. 凝聚相阻燃机制

凝聚相阻燃机制主要在固相中发挥作用，通过改变材料的热分解过程来实现阻燃。磷系阻燃剂是这一机制的典型代表。当面料受热时，磷系阻燃剂会逐步分解生成磷酸、偏磷酸等含磷酸性物质。这些酸性化合物能催化纤维材料脱水炭化，在表面形成一层多孔、致密的炭层。这层炭化屏障具有优异的隔热隔氧性能，既能阻挡外部氧气进入材料内部，又能抑制内部可燃性热解产物的逸出。研究表明，经磷系阻燃处理的棉织物，其燃烧过程中的热释放速率峰值可降低60%以上，有效燃烧热也显著下降。

3. 吸热降温阻燃机制

中断热交换类阻燃剂通过物理化学变化吸收大量热量，降低材料表面温度至燃点以下。水合金属氧化物如氢氧化铝和氢氧化镁是这类阻燃剂的典型代表。它们在受热分解时，会吸收环境中大量热能。以氢氧化铝为例，其分解反应2Al(OH)₃ → Al₂O₃ + 3H₂O需要吸收约1967 kJ/kg的热量，这一显著的吸热效应使材料表面温度大幅降低。在实际火灾测试中，添加了水合金属氧化物的面料，其点燃时间可延长2-3倍，为逃生和灭火争取了宝贵时间。

二. 物理阻燃机制探讨

除化学方法外，物理阻燃技术也在阻燃整理中占据重要地位，主要通过物理屏障和纤维改性实现阻燃效果。

1. 物理屏障阻燃

无机填料如云母、滑石粉、陶土等被添加到纺织品中，在遇火时形成物理隔热层。这些材料具有高熔点、低热导率的特性，当面料暴露于火焰中时，它们能在表面形成连续、致密的保护膜，有效阻隔热量向内部传递和可燃气体向外扩散。在高温防护服应用中，添加云母粉的面料热传导率可降低30%-50%，显著提高防护性能。最新研究还发现，纳米级无机填料的加入能在保持织物柔软度的同时，提供更优异的阻燃性能。

2. 纤维结构改性阻燃

通过改变纤维的化学结构或物理形态，也能有效提升面料的阻燃性能。共聚改性是一种常用方法，如在聚酯合成过程中引入含磷、含溴或含氮的共聚单体，使纤维本身具备阻燃性。另一种方法是接枝改性，通过辐射或化学引发在纤维大分子上接枝阻燃基团。物理改性方法包括改变纤维截面形状、增加纤维细度等，这些改变会影响面料的热传导性和燃烧时的熔滴行为。例如，异形截面纤维比圆形截面纤维具有更大的比表面积，能加速热分解气体的散发，降低可燃性。

三. 磷系阻燃剂的深入解析

磷系阻燃剂是应用最广泛的阻燃剂之一，其作用机理十分复杂且高效，值得深入探讨。

当磷系阻燃剂受热分解时，首先生成磷酸类物质。这些酸性化合物作为脱水剂，催化聚合物分子链发生脱水反应，特别是对纤维素类材料效果显著。脱水后的纤维形成富碳的炭层，这一炭层不仅难以燃烧，还作为隔热屏障保护下层材料。

生成的磷酸会进一步反应形成聚磷酸，呈玻璃状熔融物覆盖在材料表面。这层覆盖物既能阻隔氧气，又能抑制可燃性热解产物的释放，形成“双重保护”机制。研究显示，这一玻璃状层在500-600℃高温下仍能保持稳定，提供持久保护。

对于涤纶等合成纤维，磷系阻燃剂的作用机制略有不同。在受热时，磷化合物促使涤纶分子中的酯键断裂，导致聚合物降解形成熔滴。这些熔滴带走大量热量，并使材料脱离火源，从而达到阻燃目的。实验证明，这一机制可使涤纶织物的续燃时间缩短70%以上。

值得注意的是，磷系阻燃剂的效果与纤维类型密切相关。对于棉、粘胶等含氧纤维，磷系阻燃剂能显著促进炭层形成；而对于不含氧的聚烯烃类纤维，则需要与其他阻燃剂协同使用才能发挥最佳效果。

四. 阻燃技术的未来展望

随着环保意识的增强和法规的日益严格，阻燃技术正朝着高效、低毒、环保的方向发展。新型阻燃剂的研发注重在提高阻燃效率的同时，减少燃烧时有毒气体的释放。无卤阻燃技术已成为主流研究方向，磷-氮协同体系、纳米复合材料、生物基阻燃剂等新兴技术不断涌现。

智能化阻燃材料也是未来发展的重要方向，如开发能根据温度变化自动调整其阻燃性能的“智能”阻燃纺织品。这些材料在常温下保持正常的柔软度和透气性，在高温下则迅速形成致密炭层，提供保护。

此外，多种阻燃机制的协同作用研究也日益深入。通过气相阻燃、凝聚相阻燃和物理阻燃的有机结合，可以实现更高效、更全面的防火保护。例如，磷-氮-硅三元协同体系已被证明在多种纤维材料上都能发挥优异的阻燃效果。

结语

面料阻燃整理是一门融合了化学、物理和材料科学的综合技术。从气相自由基捕获到凝聚相炭层形成，从物理屏障到纤维结构改性，不同的阻燃机制各具特色，互为补充。深入了解这些机理，不仅有助于选择适合的阻燃整理方案，也为开发新型阻燃技术提供了理论基础。随着科学技术的不断进步，未来必将出现更多高效环保的阻燃整理方法，为人类生命财产安全提供更加坚实的保障。

银塑阻燃，专注于阻燃技术的深耕与创新，致力于为纺织品、建材、电子电器等多领域提供高效、环保、定制化的阻燃解决方案，守护安全，赋能产业可持续发展。
