聚烯烃材料阻燃性能的常见评估方法

在材料安全领域，阻燃性能是一项至关重要的指标，它主要通过材料的易燃程度、火焰蔓延速度以及热量释放特性三个方面来进行综合评价。尽管各类阻燃材料的测试标准大体相似，但聚烯烃材料在燃烧时容易发生熔滴，这使得火焰传播性能成为评估其阻燃特性的关键。实际应用中，垂直燃烧测试往往比水平燃烧更能体现聚烯烃在真实火情下的表现，由于燃烧更为剧烈并伴随熔滴产生，因此该测试受到生产与使用单位的高度重视。

为了系统评价材料的阻燃性能，国内外已建立起一系列实验室常用测试方法。下面将介绍几种适用于聚烯烃材料、操作相对简便且广泛采用的评估手段。

一. UL-94 垂直燃烧测试

UL-94标准由美国保险业实验室制定，主要用于电气设备及器具中塑料部件的燃烧性能评估，在国际上得到普遍认可。该标准涵盖多种测试方法，其中垂直燃烧测试最为常见。

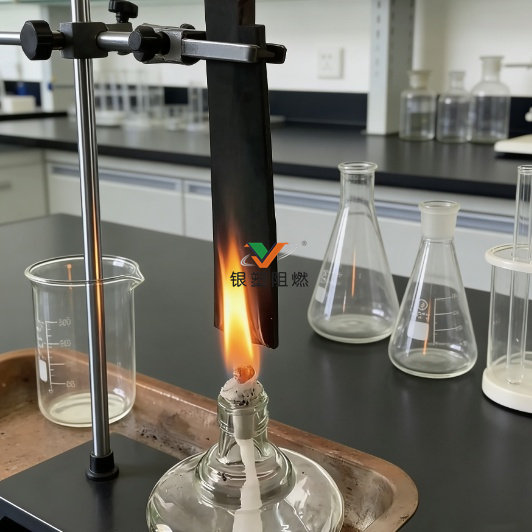

该测试主要观察试样在垂直状态下的点燃情况、燃烧持续时间、是否滴落以及自熄性能。标准试样尺寸通常为127mm×12.7mm，厚度可选0.8mm至3.2mm不等。每组测试使用五个样品，每个样品分别进行两次点火，每次持续10秒。记录移开火源后的有焰燃烧时间、无焰燃烧时间及是否产生带火滴落物。

根据燃烧时间及滴落情况，材料可被评定为V-0、V-1或V-2等级。例如，若要达到V-0级，每次点火后的有焰燃烧时间需不超过10秒，第二次点火后不超过30秒，五组试样总燃烧时间不超过50秒，且不得引燃下方脱脂棉。该测试能有效反映材料在实际使用中的阻燃表现。

二. 极限氧指数（LOI）测试

极限氧指数是衡量材料可燃性的常用指标，尤其适用于聚烯烃类材料。测试时将试样垂直置于透明燃烧筒内，调节氧气与氮气的混合比例，从试样顶端点燃，观察其燃烧行为。

测试过程中，若试样被点燃后能持续燃烧超过3分钟或燃烧长度超过5厘米，则降低氧浓度再次试验。最终确定能维持材料平稳燃烧的最低氧气体积分数，即为该材料的氧指数。氧指数越高，表明材料在空气中越难燃烧。

尽管该测试条件与真实火灾环境存在差异，但其结果以具体数值呈现，便于对比不同阻燃配方对同一基体树脂的改善效果，因而成为筛选阻燃配方的高效方法。

三. 锥形量热仪（CONE）测试

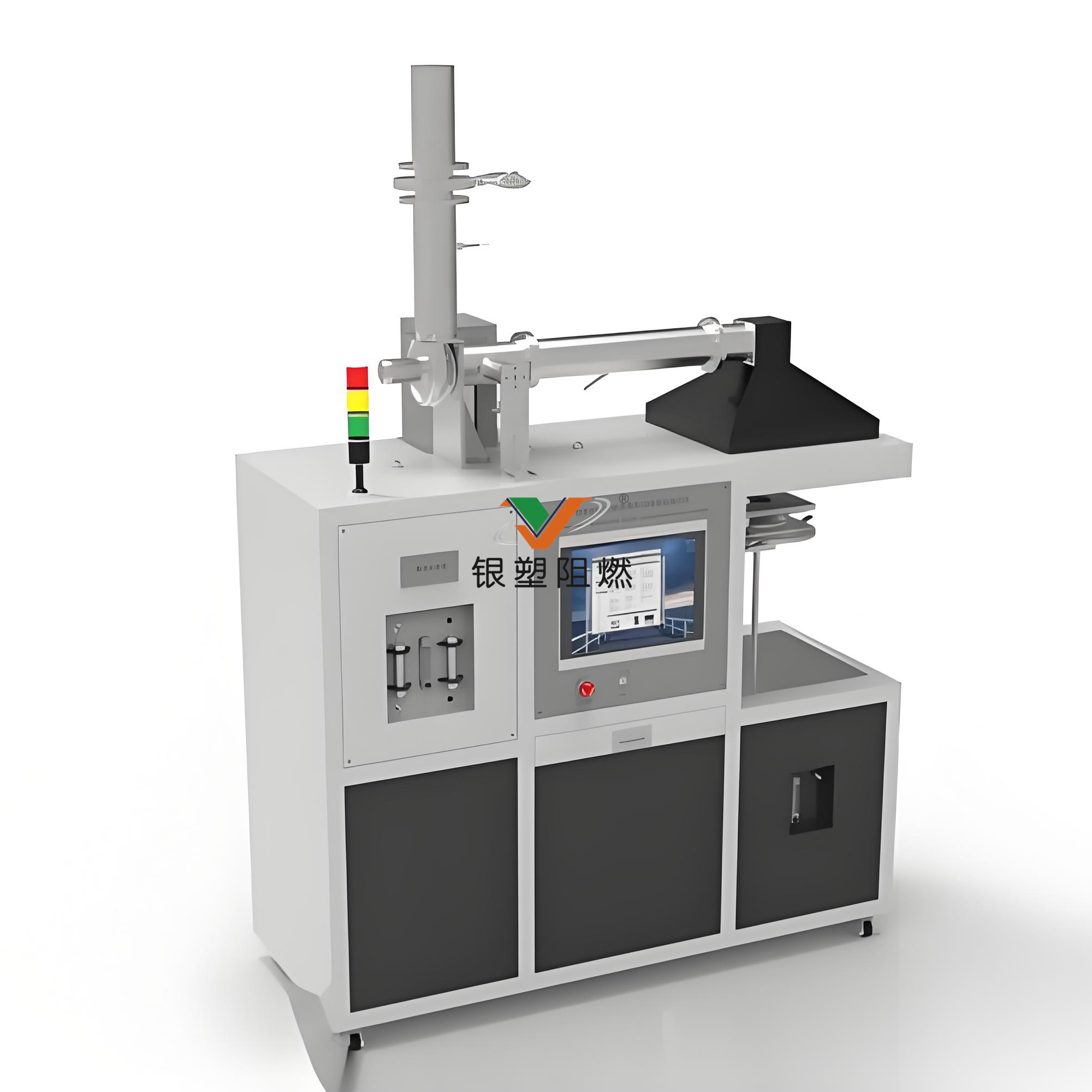

锥形量热仪基于耗氧原理，能够通过小规模燃烧试验获取多项火灾参数，对研究阻燃聚烯烃的作用机制具有重要参考价值。该仪器可模拟真实火情，测量包括热释放速率、总热释放量、有效燃烧热、产烟特性及质量损失速率等关键数据。

热释放速率及其峰值反映了材料燃烧的剧烈程度，数值越低则火势蔓延风险越小。总热释放量体现材料燃烧全程释放的热量，关系到火灾持久性。有效燃烧热则有助于判断阻燃机制是否作用于凝聚相，抑制可燃气体生成。

此外，该仪器还能同步监测烟雾生成量及有毒气体浓度，这些参数直接影响火灾现场的逃生与救援。在真实火灾中，烟雾往往是导致人员伤亡的主要因素之一，因此烟毒性能也是评价材料安全性的重要维度。

按照国家标准GB/T 16172—2007，聚烯烃树脂的锥形量热测试通常采用100mm×100mm×10mm的试样进行。

四. 结论

聚烯烃阻燃性能测试是一场“数据说话”的硬核比拼：从UL-94垂直燃烧到极限氧指数，再到锥形量热仪的烟热释放曲线，每一步都在量化材料的真实安全等级。选对测试方法、读懂数据背后的燃烧机理，才能让无卤配方在效率与成本之间找到最优解，真正把“易燃”的聚烯烃升级为“难燃”的安全屏障。
