阻燃尼龙复合材料颜色发黄问题的成因与对策分析

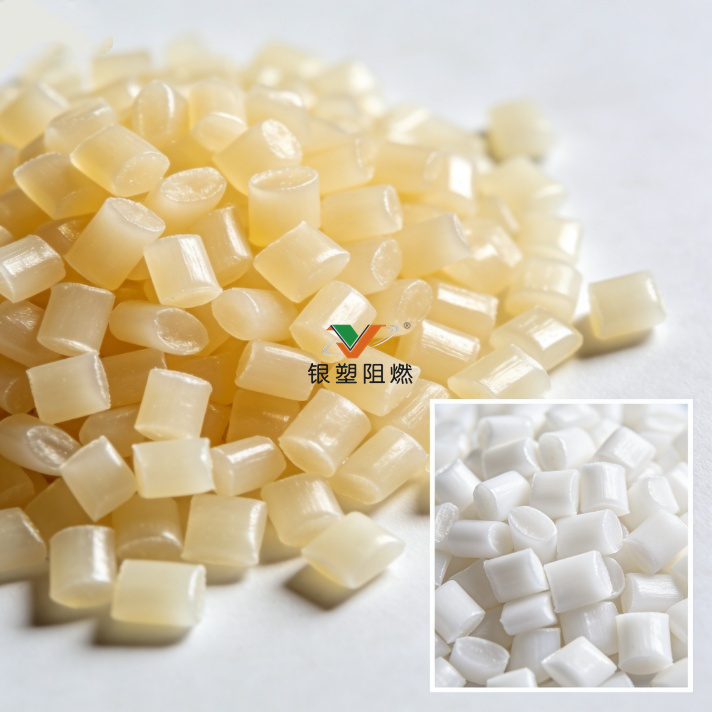

在阻燃改性材料的生产过程中，颜色发黄是常见却令人困扰的现象。近日，一家企业反馈其在开发某款阻燃尼龙玻纤复合材料时，制品频繁出现泛黄问题，虽已调整加工温度，情况仍未改善。经过系统排查，最终锁定问题根源——阻燃剂的热稳定性不足，无法适应材料加工的温度要求。以下将结合该案例，探讨阻燃改性料在加工或储存中发生颜色变化的主要原因与解决思路。

该企业使用的配方包括PA6基材、阻燃剂FR以及三种功能助剂（A、B、C）。为确定发黄原因，实验室对阻燃剂及各助剂分别进行了热失重分析。结果显示，该阻燃剂的初始分解温度明显低于PA6/30%GF复合体系的加工温度范围，而其他助剂的热稳定性则符合要求。因此，判断加工过程中阻燃剂提前分解是导致材料颜色泛黄的关键因素。企业随后更换为热稳定性更高的阻燃剂批次，生产出的材料颜色恢复正常，问题得以解决。

实际上，塑料制品在加工或储存中发生颜色变化，往往是材料中某些组分在热、氧或外界环境作用下发生化学及物理变化的结果。颜色异常不仅影响产品外观，也可能暗示材料内部存在降解或相容性问题。通过行业经验总结，导致阻燃改性材料颜色变化的主要因素包括以下几方面：

1. 基体树脂的热氧稳定性不足

不同厂家或牌号的树脂在合成工艺、添加剂体系上存在差异。部分树脂若未经过充分稳定化处理，在加工或长期存放中容易发生热氧化降解，导致制品颜色变深。因此，选择品质稳定、耐温性良好的树脂是确保颜色稳定的基础。

2. 阻燃剂耐热性能不匹配

阻燃剂的分解温度必须高于材料的加工温度窗口，否则在挤出或注塑过程中会发生分解，产生有色小分子物质，引起整体色泽变化。例如PA6、PA66与PP的加工温度不同，所需阻燃剂的热稳定性也应有相应区别，选用前必须进行充分的热力学评估。

3. 填料或颜料中含金属杂质

某些无机填料（如钛白粉、碳酸钙等）若含有过量铁、镍、铬等金属杂质，在高温或潮湿环境下可能发生氧化，生成深色金属氧化物，导致材料色泽偏暗或出现斑点。

4. 助剂体系相容性与稳定性问题

改性材料中常添加多种助剂，如抗氧剂、润滑剂、偶联剂等。在高温、高剪切加工条件下，各类助剂之间或助剂与基体之间若发生不良反应，或自身分解，均可能引起颜色变化。因此，在设计配方时需综合考虑各组分的热稳定性与化学相容性。

5. 环境与储存条件的影响

空气中氮氧化物（NOx）、硫化物等有色气态物质可能吸附在材料表面，引起局部变色。此外，光照、湿热等外界条件也会加速材料中某些成分的光氧老化或水解，导致颜色逐渐改变。

综上所述，阻燃改性材料出现颜色异常往往是多种因素交织的结果。在实际生产中，需从树脂、阻燃剂、填料、助剂以及工艺条件等多个环节系统排查。通过科学分析与针对性调整，可有效提升产品的外观一致性与长期稳定性，从而满足市场对高品质材料的需求，实现供需双方的合作共赢。
