攻克PA66阻燃制件注塑气泡难题：系统化解决方案

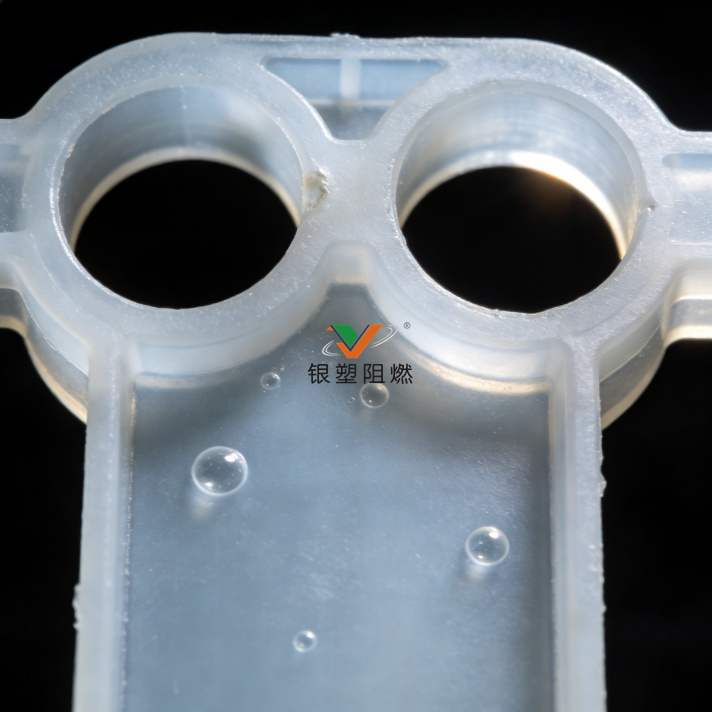

在电子电器与汽车工业领域，阻燃增强PA66材料凭借其出色的机械强度、耐热性及阻燃安全性，已成为关键部件的首选材料之一。然而，在其核心的注塑成型加工过程中，“气泡”缺陷是困扰众多工程师与生产者的常见挑战。这些微小的气泡不仅损害产品外观，更可能成为应力集中点，严重削弱制件的结构完整性和长期可靠性。要系统性地解决这一问题，必须从材料、工艺、模具及生产管理等多个维度进行综合治理。

一. 精准溯源：气泡产生的多重路径

气泡的本质是熔体内部或型腔中的气体未能及时排出并滞留。对于PA66阻燃材料，其成因可归纳为以下四类：

1. 材料吸湿与挥发：PA66本身具有较强吸湿性，未充分干燥的原料在高温料筒中会产生大量水蒸气。此外，某些阻燃剂或添加剂在高温下可能释放微量挥发分。

2. 空气卷入与困气：在高速注射阶段，熔体前沿可能卷入空气；模具排气不畅则会使这些气体被困在型腔末端或筋位等区域。

3. 热降解产气：过高的加工温度或过长的停留时间会导致PA66及有机阻燃剂发生热氧化降解，产生小分子气体。

4. 材料相容性问题：阻燃剂、玻纤等填料与基体树脂界面结合不良，或在剪切作用下发生局部分离，可能形成微气泡。

二. 前端控制：材料的预处理与选择

1. 严格的干燥工艺

这是预防气泡最基础也是最重要的一环。建议采用除湿干燥机，在80-85℃条件下干燥4-6小时，确保物料含水率低于0.1%。必须使用密封容器转运烘好的物料，并尽量缩短暴露在潮湿空气中的时间。

2. 原料与填料的优化

选择耐热性好、挥发份低的阻燃剂牌号。对于无机阻燃剂（如氢氧化镁、硼酸锌），关注其表面处理工艺（如硅烷偶联剂处理）和粒径分布，这直接关系到其在基体中的分散均匀性。良好的分散能避免因团聚体周边界面吸附气体而形成气泡源。

三. 核心调控：注塑工艺的精细化设定

1. 温度管理

设定合理的熔体温度范围（通常260-285℃），避免过高温度引发降解，同时保证熔体具有良好的流动性以利于排气。需确保料筒各段、喷嘴温度均匀稳定，防止局部过热。

2. 注射与保压策略

采用“先快后慢”的注射速度：初始高速充填以减少熔体前沿冷却，末端降速以利于型腔内气体排出。优化切换点为型腔充满95-98% 时转为保压。
施加足够且稳定的保压压力与时间，以补偿熔体收缩，迫使内部微小气泡溶解或缩小，并阻止气体向低压区汇集形成大气泡。

3. 模具温度与冷却

适当提高模具温度（如80-100℃），可降低熔体前沿冷却速度，改善熔体充填行为和排气效率。同时确保冷却水路设计均匀，避免因冷却不均导致收缩差异而产生真空泡。

四. 治本之策：模具设计与排气优化

1. 科学的排气系统

在熔体流动末端、分型面、镶件配合处及筋条底部等易困气位置开设排气槽。排气槽深度是关键，对于PA66材料，通常建议为0.015-0.025mm，宽度适当，需定期清理防止堵塞。

2. 流道与浇口设计

优化浇口位置和尺寸，使熔体能够平稳、顺序地充填型腔，避免喷射和湍流。使用模流分析（CAE）软件提前模拟熔体流动和气泡风险区域，是指导模具设计、防患于未然的强大工具。

3. 模具表面与维护

保证模腔表面光洁，减少气体附着的核心点。定期维护，防止因模具损伤或油污导致排气不畅。

五. 辅助手段与生产管理

1. 真空辅助注塑：对于结构复杂、要求极高的部件，可采用真空泵在注射前抽空型腔内的空气，从根本上消除困气。

2. 过程监控与检测：引入在线湿度传感器监控原料含水率；利用模温传感器确保工艺稳定；采用超声波或X射线无损检测设备对关键件进行抽检，及时发现内部缺陷。

3. 生产环境管理：控制车间环境湿度，规范物料存储，严格执行清机、换料规程，避免交叉污染。

结论

消除PA66阻燃制件的注塑气泡缺陷，是一个贯穿材料科学、工艺工程与模具技术的系统性课题。它要求从业者不仅深入理解气泡形成的物理化学机理，更要在实践中建立从原料入库到成品检测的全流程精细化管控体系。成功的解决方案往往是上述多个环节协同优化的结果，任何单一的调整都可能收效有限。通过坚持预防为主、数据驱动的科学方法，企业能够显著提升产品良率与可靠性，从而在要求严苛的高端应用市场中巩固竞争优势。
