PA66工程塑料加工关键挑战与系统性解决策略

作为高性能工程塑料的代表，PA66（聚酰胺66）在汽车部件、电子电气及工业设备中发挥着关键作用。然而，其显著的性能优势往往伴随着严峻的加工挑战。许多生产实践表明，制件表面缺陷、尺寸失准或力学性能不达标等问题，根源常在于对PA66独特的材料特性缺乏系统性认知与管控。本文将深入解析PA66加工中的核心矛盾，并提供从材料预处理到工艺优化的全面解决框架。

核心矛盾：材料特性与加工要求的冲突

PA66的加工难点主要源于两大固有特性：强烈的吸湿性与敏感的结晶行为。吸湿性导致水分干扰熔体质量，而结晶特性则直接关联制件的尺寸稳定性与内应力分布。任何成功的加工方案都始于对这两点的深刻理解与控制。

常见加工问题、机理分析与对策

问题一：表面银纹与气泡

1. 现象：制品表面，特别是浇口附近或壁厚变化处，出现银色丝状条纹或微小气泡。

2. 根本原因：主要归因于水分。未经充分干燥的PA66原料在料筒高温（通常>250℃）下，水分急剧汽化形成水蒸气，被包裹在熔体中成型。此外，原料污染或过量使用降解的回料也是诱因。

3. 系统对策：

• 严格干燥：采用除湿干燥机，在105-120℃下干燥4-6小时，确保含水量低于0.1%。干燥后物料需在密闭容器中保温或立即使用。

• 清洁与物料管理：保持原料纯净，控制洁净回料比例。定期清洁料斗与进料区。

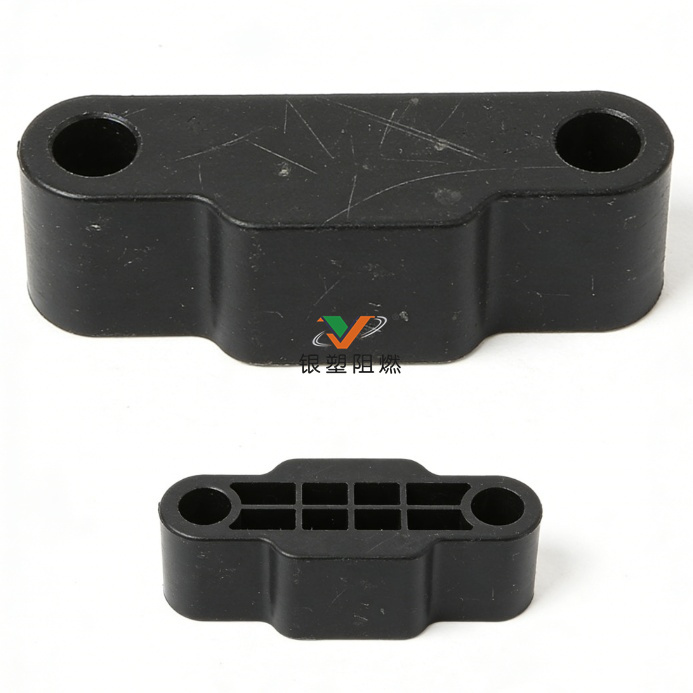

问题二：表面光泽不良与流痕

1. 现象：制品表面暗淡、粗糙，沿流动方向可见纹理。

2. 根本原因：熔体未能完美复制模具表面。主要由于模具温度过低或熔体温度/流动性不足，导致熔体前沿过早冻结。模具表面污染或损伤会加剧此问题。

3. 系统对策：

• 提升模具温度：将模温稳定控制在80-100℃（薄壁件或高光泽要求件可取更高值），有助于熔体充分流动与铺展。

• 优化熔体状态：在避免降解的前提下，适当提高熔体温度（如275-295℃），并匹配足够的注射速度与压力。

• 保障模具状态：确保模腔高度抛光且清洁。

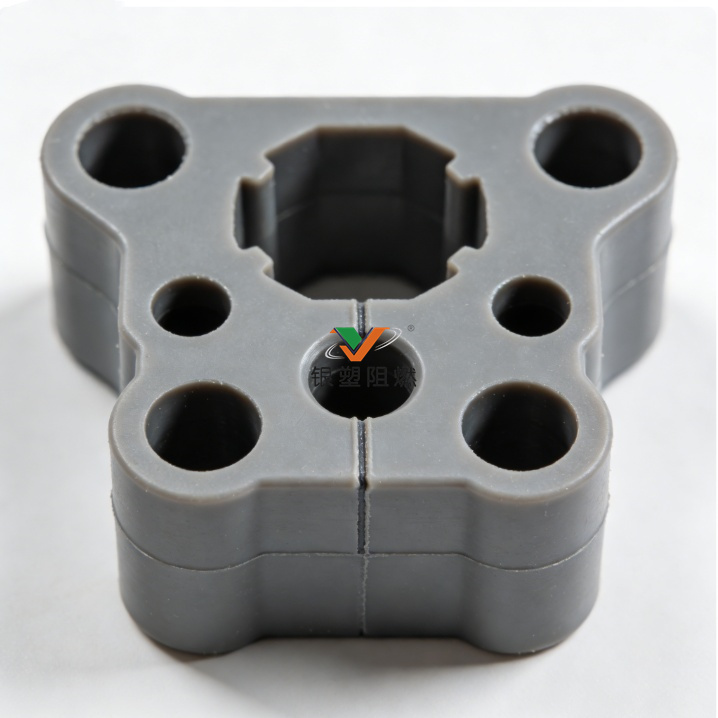

问题三：熔接痕强度薄弱

1. 现象：多股熔体汇合处形成可见接缝，且该区域机械强度显著降低。

2. 根本原因：汇合时熔体前沿温度过低、粘度太高，导致分子链无法充分扩散与缠绕。

3. 系统对策：

• 提高汇合点温度：通过提升模具温度和熔体温度，延缓前沿冷却。

• 优化流动路径：借助模流分析（CAE）调整浇口位置与尺寸，使熔体能以更佳的温度和压力汇合。有时增设溢料井可改善熔接痕质量。

• 调整注射速度：采用较高的注射速度，减少熔体前沿冷却层的形成。

问题四：翘曲与尺寸不稳定

1. 现象：制品冷却后发生弯曲、扭曲，尺寸超出公差。

2. 根本原因：不均匀的收缩是主因。这源于零件设计导致的冷却不均、模具温度分布差异、或保压压力/时间不足，使得各部分结晶度与收缩率不一致，产生内应力。

3. 系统对策：

• 优化产品与模具设计：力求壁厚均匀，增加加强筋。确保冷却系统布局均匀高效。

• 平衡工艺参数：应用足够的保压压力和时间以补偿收缩。适当降低模具温度（在允许范围内）可减少结晶度差异，但需与外观要求平衡。

• 后处理：对于高精度要求件，可进行退火处理以消除内应力，稳定尺寸。

问题五：脆性断裂

1. 现象：制品韧性差，易发生脆性破坏。

2. 根本原因：材料降解或结晶结构不良。可能由过度干燥（氧化）、熔体温度过高、停留时间过长，或模具温度过低导致结晶不完善引起。

3. 系统对策：

• 精确控制热历史：严格遵守推荐的温度与干燥时间窗口，避免物料在料筒内长时间滞留。

• 合理设置模具温度：保证足够的模温以形成韧性更好的晶体结构。

• 监控原料质量：避免使用严重热氧化的回料。

问题六：工艺过程不稳定

1. 现象：如熔体破裂（鲨鱼皮）、粘模、下料困难等。

2. 根本原因：工艺参数与材料流变行为不匹配，或模具/设备状态不佳。

3. 系统对策：

• 针对熔体破裂：适当提高熔体温度或降低注射速度。

• 针对粘模：检查并优化脱模斜度、抛光模腔、降低模温，或在允许情况下使用脱模剂。

• 针对下料不畅：检查干燥是否导致颗粒结块，并确保进料段冷却水通畅。

总结：构建稳定加工体系的关键

成功加工PA66，本质上是一个系统工程。它要求建立以 “水分控制”和“热管理” 为核心的全流程管控：

• 前端：严格执行标准化干燥程序与物料管理。

• 中端：依据产品结构与模具特点，精细调校熔体温度、模具温度、注射速度、保压曲线等核心参数，并保持设备与模具的良好状态。

• 后端：建立关键质量属性的检测与反馈机制。

通过这种系统性的方法，可以将PA66的材料潜力充分转化为稳定、可靠的制品性能，从而有效应对日益严苛的工业应用需求。
