一句话结论：

做阻燃PP，很多刚入行的工程师最想不通的一件事就是：凭什么溴锑体系加3-6%就能搞定的V-0，换成了磷氮无卤体系，就必须得加到25%甚至30%？ 这绝不是无卤阻燃剂“效率差”，而是两者完全不同的物理化学灭火机制决定的。搞不懂这个底层逻辑，你永远会在“为了省成本偷偷掺卤”和“加多了物性全崩”之间反复横跳。

引言：一次让新人崩溃的配方研讨

上周开项目评审会，负责配方的小王满脸委屈地拿着一组数据找我：“老大，客户要求无卤阻燃PP。我按之前做溴锑的经验，把无卤阻燃剂加到8%，结果一测，离火就滴落。一直加到30%才勉强拿到V-0，但材料脆得像饼干，注塑厂那边根本没法用。是不是这款无卤粉体不行啊？”

我笑着问他：“你觉得灭火，是泼一盆沙子管用，还是撒一把化学粉末管用？”

这就是无卤阻燃PP最大的认知门槛：机理不同，决定了“量”的本质差异。

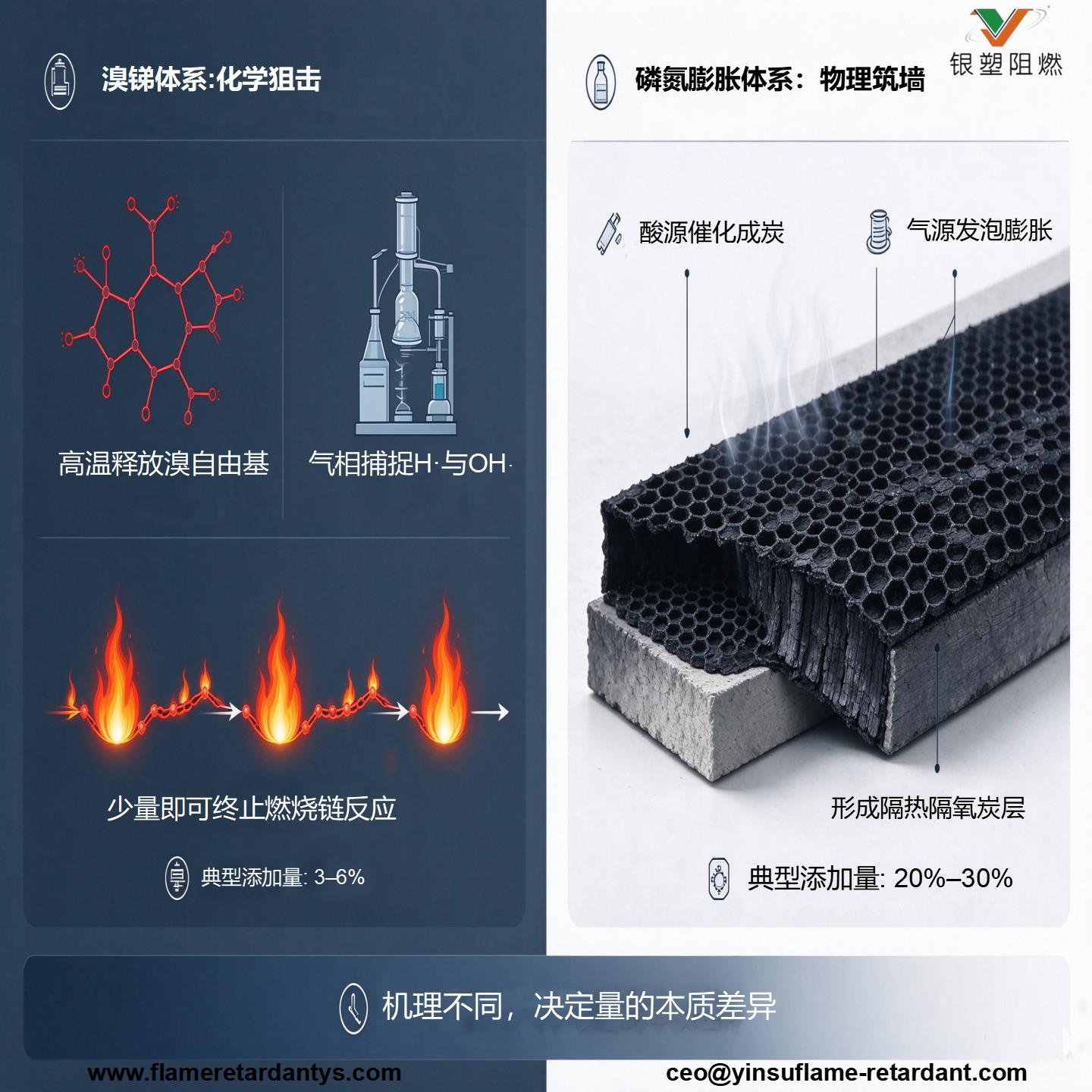

机理溯源：为什么无卤体系天生就是“大胃王”？

咱们得把视线拉回燃烧的微观物理场。

1. 溴锑体系的“化学狙击”

溴系阻燃剂遇到高温，释放出溴自由基。这些溴自由基就像狙击手，能在气相中直接捕捉并终止燃烧链反应（消耗掉维持火焰的氢自由基和氢氧自由基）。因为是在分子层面的化学反应，所以极少量（3-6%）就能起到四两拨千斤的效果。

2. 磷氮体系的“物理筑墙”

磷氮膨胀型（IFR）体系完全不同。它不擅长打化学狙击战，它靠的是“物理防御”。受热时，酸源催化成炭，气源释放气体，硬生生地把材料表面吹起一层厚厚的蜂窝状泡沫炭层，用物理手段隔绝氧气和热量。

要撑起这堵坚实的“泡沫墙”，你就必须给足材料——酸源、气源、碳源一样不能少。这就导致了常规无卤体系，往往需要堆到 20-30% 的添加量才能生效。

高添加量带来的“三大灾难”

既然必须加这么多，工程上的反噬就来了：

1. 力学灾难：30%的粉体混进PP里，就像在面团里掺了沙子，冲击强度和断裂伸长率直接断崖式腰斩。

2. 加工灾难：拉条过水时，传统的无卤粉体极易吸水析出，导致粘水、断条、模具积白垢。

3. 成本灾难：虽然单价可能比溴锑便宜，但加量是溴锑的5倍以上，综合成本直线飙升。

破局路线：怎么把“大胃王”变得好用？

既然“量”省不掉，我们就得在“形态”和“体系”上做文章。

破局一：用“高浓度母粒”挤出配方空间

同样的30%总添加量，如果你用低浓度粉体直混，里面夹杂了大量的无效载体（低端树脂、滑石粉等），物性必然崩塌。

必须上高浓度母粒。比如银塑的 PQ-75M，它的有效磷氮阻燃成分高达75%。你加30份的母粒，里面就有22.5份是真正干活的阻燃剂，留给玻纤和增韧剂的空间就大多了。

一个反直觉的规律是：玻纤含量越高，无卤体系的加量反而可以降下来。比如纯PP要加34%，但长玻纤增强体系（LGF 40-60%），因为玻纤本身不可燃（稀释了燃料），加 23% 左右就能拿捏V-0（1.5mm）。

破局二：干掉APP，拯救产线

无卤阻燃剂拉条粘水、析出，罪魁祸首通常是聚磷酸铵（APP）。APP极易溶于水！高温拉条一过水槽，表面就溶解脱落了。

PQ-75M 从配方端直接剔除了APP，无水滑、无析出。它是实打实通过了 UL 746C 70℃×168h浸水测试 的，拿水泡完拿出来，阻燃性能依然稳如老狗，产线上拉条切粒干干净净。

破局三：极限等级靠“复配”

当壁厚降到1.5mm以下，单靠堆料已经没用了。PQ-75M 的极限打法是与产气型、酸源类阻燃剂复配。复配后，能硬扛 0.75mm的V-0，甚至连家电外壳要命的 GWIT 750℃、GWFI 960℃ 灼热丝都能一起拿下。

如果不死磕无卤，有没有降本的活路？

如果客户不是做欧洲出口，或者不需要高阻燃，完全没必要死磕几十份的无卤体系。你可以给客户算另一笔账：

降级做V-2（内部件）：直接推 PPV2-8H（溴磷复配）。只需加 3-10% 就能过 T2.0mm V-2。吃回料和POE增韧料的能力极强，成本压到极致。

做V-0且要耐水：推 PPV2-6。这虽然是一款低卤体系，但它的热稳定性极佳。加 6-10% 就能达到 低滴落的V-0（2.0mm）；如果只要V-2，加 2-8% 即可。它不仅耐水无析出，还能完美兼顾电气性能，是户外电子件的性价比之王。

FAQ：无卤PP的高频拷问

Q1：客户非要无卤，但也想便宜，我能少加点PQ-75M吗？

千万别。无卤膨胀体系有它的“临界值”。低于25%左右，炭层根本撑不起来，测试一烧一个不吱声。要便宜只能换体系（比如转PPV2-6）。

Q2：为什么加了玻纤，无卤阻燃剂反而可以少加点？

因为玻纤是“石头”，它不燃烧。加了30%的玻纤，相当于把能烧的PP树脂稀释了一半。燃料少了，维持同样厚度的炭层所需阻燃剂自然就少了。

Q3：无卤PP做出来的颜色总是发灰、发黄，怎么解决？

一是检查加工温度是不是太高（导致分解）；二是选用热稳定性好的母粒（如PQ-75M）；三是如果必须做纯白件，建议跳过磷氮体系，直接上白色的ADP（二乙基次膦酸铝）。

以上机理与数据总结仅供参考。算阻燃剂成本，不能只算单价，得算“达成V-0的总成本”加上“停机清理的成本”。如果您正在为无卤高添加量带来的物性下降头疼，带上您的基材来银塑阻燃，我们给您算笔明白账。
